LYV®, pengeluar injap industri profesional, telah memperkenalkannya

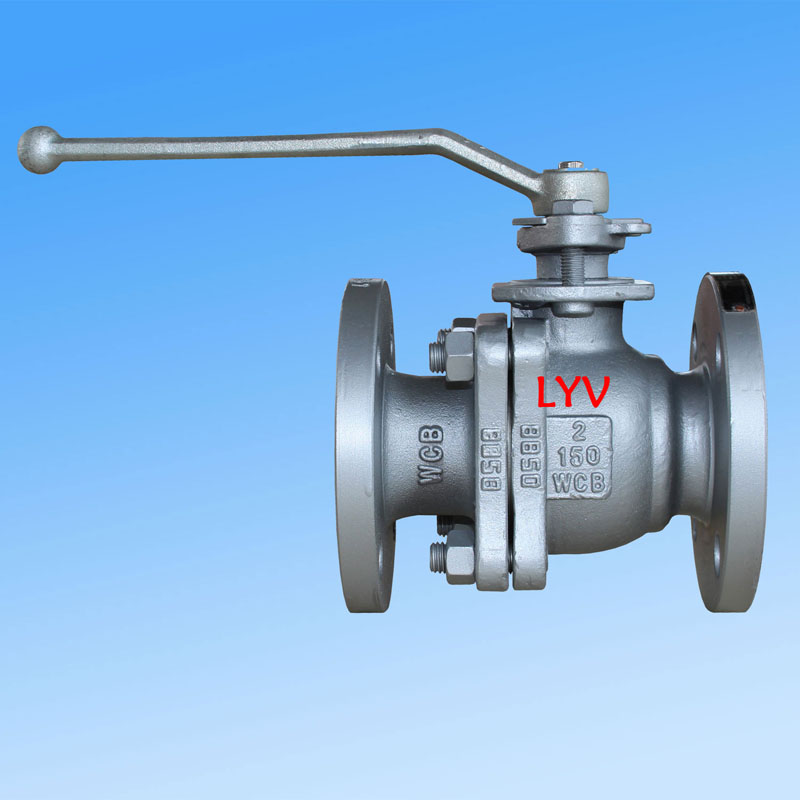

2‑Keping Injap Bola Terapung, salah satu jenis injap yang paling banyak digunakan dalam sistem paip perindustrian. Syarikat itu mengeksport injap ke pasaran termasuk Amerika Utara, Asia Tenggara, Rusia dan Timur Tengah. Dengan peralatan pemesinan CNC dan tenaga kerja mahir, LYV® mempunyai kapasiti pengeluaran tahunan melebihi 50,000 injap, menyokong kedua-dua keperluan standard dan tersuai.
Reka Bentuk dan Pembinaan
Injap bola terapung 2 keping mempunyai binaan badan terbelah dengan reka bentuk bola terapung. Ia direka bentuk mengikutISO 17292, API 608 dan API 6Dpiawaian. Injap tersedia dalam konfigurasi lubang penuh (FB) atau lubang kecil (RB), dengan binaan badan kemasukan hujung. Pilihan bonet termasuk bonet berbolted atau bonet dilanjutkan, dan jenis tempat duduk ditawarkan dalam kerusi lembut atau varian logam pengedap keras. Arah aliran boleh menjadi satu arah atau dua arah, memberikan fleksibiliti untuk keperluan proses yang berbeza.
Saiz dan Julat Tekanan
| Kelas Tekanan |
Julat Saiz (NPS) |
Julat Saiz (DN) |
| Kelas ANSI 150LB |
1/2" – 10" |
DN15 – DN250 |
| Kelas ANSI 300LB |
1/2" – 8" |
DN15 – DN200 |
| Kelas ANSI 600LB |
1/2" – 4" |
DN15 – DN100 |
Nota:Untuk penarafan PN, injap meliputi PN0.6, PN1.6, PN2.0, PN2.5 sehingga DN250; PN4.0 dan PN5.0 sehingga DN200; PN6.3 dan PN10.0 sehingga DN100.
Piawaian Reka Bentuk dan Pengujian
| Kategori Standard |
Piawaian Rujukan |
|
Standard Reka Bentuk
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Pemeriksaan & Pengujian
|
API 598 / API 6D |
|
Ujian Selamat Kebakaran
|
API 607 / API 6FA |
|
Panjang Bebibir-ke-Bebibir
|
ANSI B16.10 – Corak pendek / Corak panjang |
|
Tamatkan Sambungan
|
Bebibir (ANSI B16.5), Kimpalan Punggung, Kimpalan Soket |
Ciri-ciri Utama
-
Reka Bentuk Selamat Api– mematuhi API 607 / API 6FA
-
Reka Bentuk Anti-Statik– menghilangkan cas statik untuk operasi yang selamat
-
Batang Bukti Blow-out– menghalang lonjakan batang di bawah tekanan
-
Medium Perkhidmatan– gas asli, minyak, air, oksigen, dan cecair industri lain
-
Perkhidmatan Masam– mematuhi ISO 15156 / NACE MR0175
-
Operasi Injap– tuil manual, gear cacing, penggerak pneumatik, penggerak elektrik
Bahan Pembinaan (BOM)
Badan & Bonet
| Gred Bahan |
Penerangan |
| ASTM A216 GR. WCB / A105N |
Keluli karbon |
| ASTM A352 LCB / LCC / A350 LF2 |
Keluli karbon suhu rendah |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (Keluli Tahan Karat) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (Keluli Tahan Karat) |
| ASTM A351 Gr. CF8C |
Keluli Tahan Karat |
| ASTM A890 4A / 5A / 6A |
Keluli Tahan Karat Dupleks |
Bola Pejal
| Gred Bahan |
Penerangan |
| A105N + ENP / A105N + TCC |
Keluli karbon dengan penyaduran nikel tanpa elektro / salutan karbida tungsten |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Keluli Tahan Karat |
| ASTM A182 F51 / F53 / F55 |
Keluli Tahan Karat Dupleks / Super Dupleks |
Nota untuk Tempat Duduk Logam Kedap Keras:Rawatan permukaan bola termasuk ENP, HCR, WC, dan kimpalan Ni60 / Ni55.
Batang
| Gred Bahan |
Penerangan |
| ASTM A182 F6a |
Keluli tahan karat martensit |
| ASTM A182 F304 / F316 / F304L / F316L |
Keluli Tahan Karat |
| 17‑4 PH |
Keluli tahan karat pengerasan pemendakan |
| ASTM A182 F51 / F53 / F55 |
Keluli Tahan Karat Dupleks / Super Dupleks |
Tempat Duduk, Pengedap Badan & Pembungkusan Kelenjar
| bahan |
Permohonan |
| PTFE Dara |
Tempat Duduk / Pengedap Badan / Pembungkusan Kelenjar |
| 25% PTFE Terisi Kaca (GFT) |
Tempat Duduk / Pengedap Badan / Pembungkusan Kelenjar |
| PTFE Diisi Karbon (CFT) |
Tempat Duduk / Pengedap Badan / Pembungkusan Kelenjar |
| MENGINTIP / Delrin |
Seal Tempat Duduk / Badan |
| Grafoil (Cincin Grafit) |
Tempat Duduk / Pengedap Badan / Pembungkusan Kelenjar |
Permohonan dan Perkhidmatan
Injap bola terapung 2 keping sesuai untuk pelbagai aplikasi industri termasuk minyak dan gas, petrokimia, penjanaan kuasa, rawatan air dan sistem saluran paip. Ia tersedia dengan sambungan hujung kimpalan bebibir, punggung, atau soket, dan boleh dikendalikan secara manual atau dengan penggerak automatik. LYV® menyediakan sokongan penuh selepas jualan dan penghantaran tepat pada masanya, disokong oleh pasukan kejuruteraan dan pengeluarannya yang berpengalaman.
Nota:Untuk kombinasi bahan tersuai, penilaian tekanan atau konfigurasi penggerak, sila hubungi LYV® secara terus dengan spesifikasi projek anda.
