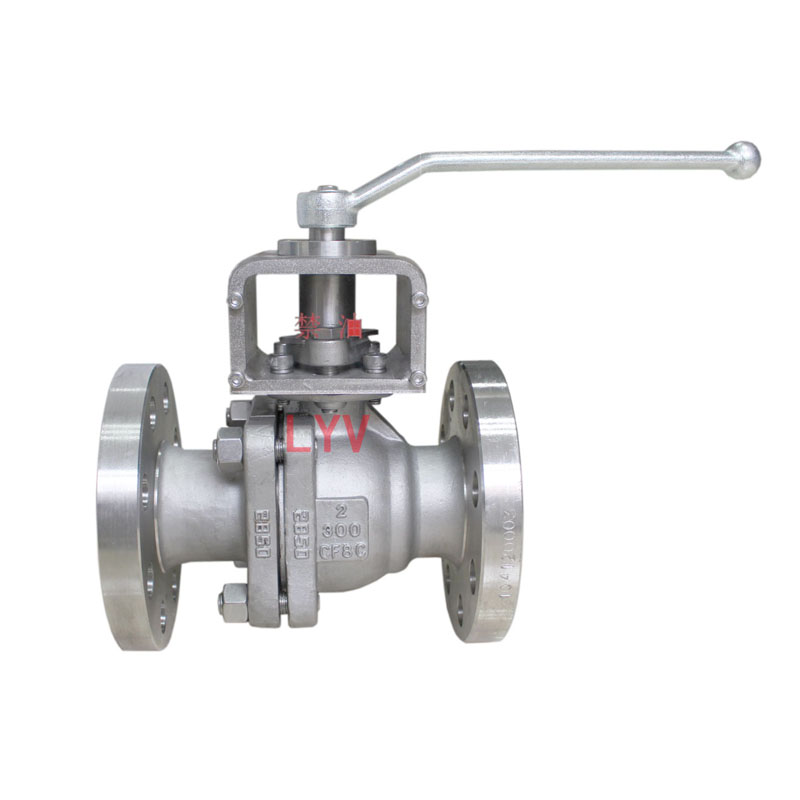

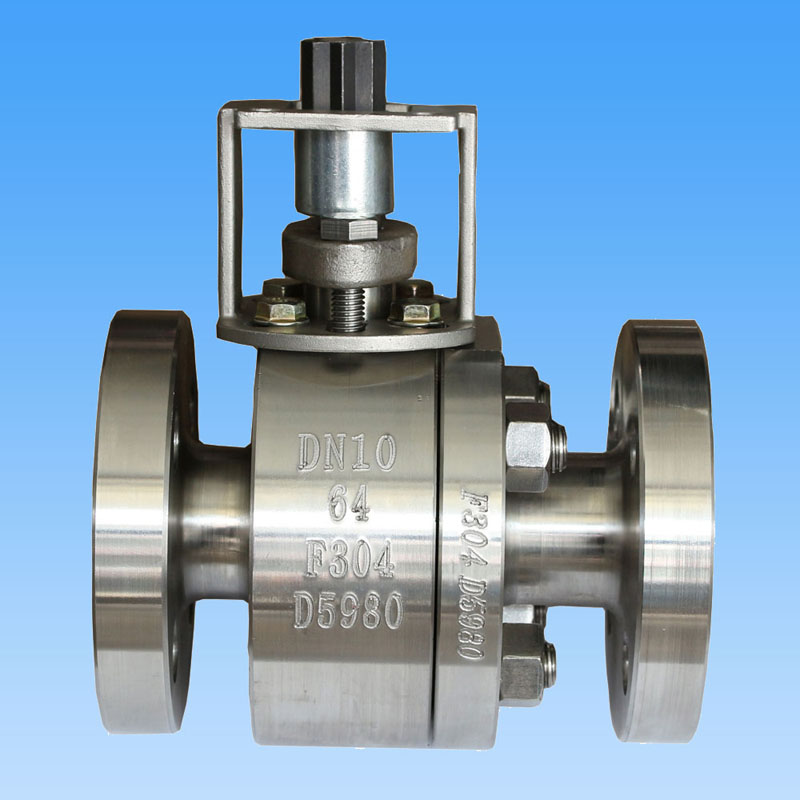

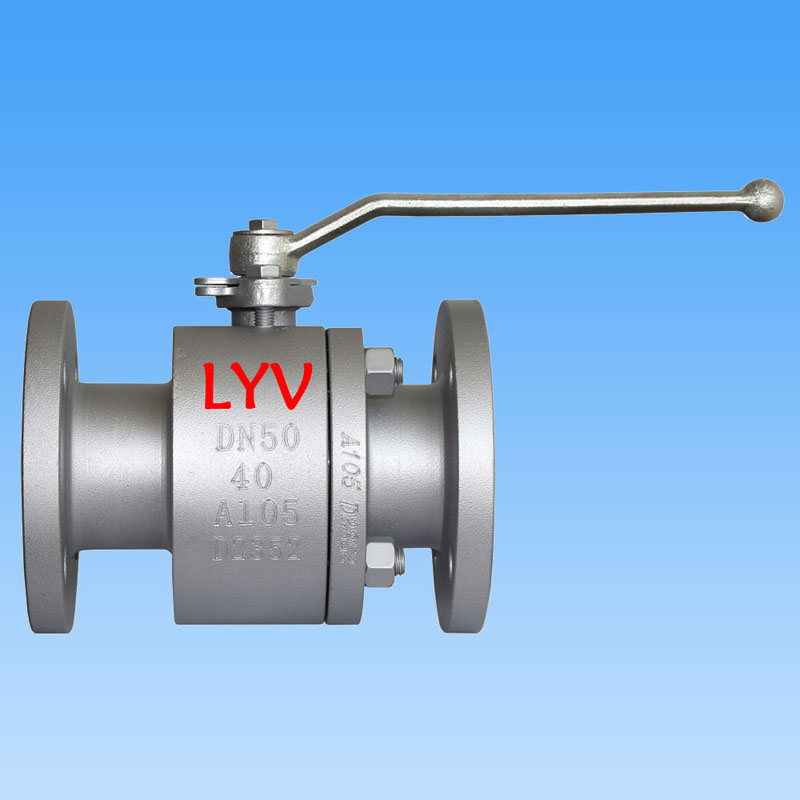

Injap Bebola Terapung Bor Penuh

LYV® injap bebola terapung gerek penuh digunakan untuk memotong atau menyambung medium dalam saluran paip, yang mempunyai ciri seperti: memastikan pengedap injap, pekali geseran rendah, tork operasi kecil, pelbagai bahan tempat duduk, pelbagai kebolehsuaian, terbuka /tutup dengan suis yang betul. Pada masa yang sama, injap bola terapung boleh membentuk sentuhan logam dengan badan injap selepas kebakaran untuk memastikan meterai batang.

Reka Bentuk & Pengujian Standard Antarabangsa :

Standard Reka Bentuk : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Piawaian Pemeriksaan & Pengujian : API 598/ API 6D

Piawaian Ujian Selamat Kebakaran : API 607/API 6FA

Flange To Flange Panjang : ANSI B 16.10 -Corak pendek/ Corak panjang

Sambungan Tamat : Hujung Bebibir ke ANSI B 16.5, Kimpalan Punggung tamat, Kimpalan Stok tamat.

Saiz dan Julat Tekanan Pengilang:

NPS 1/2â hingga 10â (untuk Kelas ANSI 150LB)

NPS 1/2â hingga 8*(untuk Kelas ANSI 300LB)

NPS 1/2â hingga 4â (untuk Kelas ANSI 600LB)

atau

DN15 hingga DN250 (untuk PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 hingga DN200 (untuk PN4.0Mpa, PN5.0Mpa)

DN15 hingga DN100 (untuk PN6.3Mpa, PN10.0Mpa)

Lubang Paip: Lubang Penuh(FB)

Badan Pembinaan: Kemasukan Tamat, 2 keping/3 keping

Bonet/Jenis penutup: Bonet Bolted/Bonet Extended

Jenis Tempat Duduk: Jenis lembut/ Jenis Logam Keras

Arah Aliran: Satu Arah/Dua Arah

Medium Perkhidmatan: Gas Asli, Minyak, Air, Gas Oksigon, dll

Perkhidmatan: SOUR, ISO 15156/ NACE MR0175

Ciri: Reka bentuk Keselamatan Kebakaran

Reka Bentuk Anti Statik

Batang Bukti Letupan

IPAD Dipasang ISO 5211

Pengendalian Injap: Tuas Manual / Gear Cacing / Dikendalikan Penggerak/ Penggerak Pneumatik / Penggerak Elektrik

MOC (Bill of Material â BOM) :

Badan &Bonnet: ASTM A 216 GR. WCB /ASTM A105N (Keluli karbon)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (Keluli karbon suhu rendah)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Keluli Tahan Karat)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Keluli Tahan Karat)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Keluli Tahan Karat Dupleks)

Bola Pepejal : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Harseal Metal Seat jenis Rawatan permukaan bola: ENP, HCR, WC, kimpalan Ni60/ Ni55

Batang : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Tempat Duduk Bola & Pengedap Badan : PTFE Virgin / 25% PTFE Diisi Kaca â GFT / PTFE Diisi Karbon â CFT

: PEEK / Delrin / Grafoil â Cincin Grafit

Pembungkusan Kelenjar : PTFE Virgin / 25% PTFE Diisi Kaca â GFT / PTFE Diisi Karbon â CFT

: Grafoil â Cincin Grafit

Apakah injap bola jenis terapung?

Injap bola terapung ialah sejenis injap yang bolanya terapung di dalam badan injap; ia hanyut ke bahagian hiliran dan akan ditolak kuat pada tempat duduk oleh tekanan sederhana, untuk memastikan pengedap yang boleh dipercayai. Ia adalah reka bentuk yang agak ringkas dengan prestasi pengedap yang baik dan bergantung pada bahan tempat duduk untuk menanggung beban kerja kerana tegasan pengedap dikenakan terutamanya pada gelang tempat duduk. Biasanya injap bola terapung berfungsi dalam sistem saluran paip dengan penarafan tekanan rendah dan sederhana.

Apakah injap bebola gerek penuh?

Injap bebola gerek penuh digunakan terutamanya untuk keadaan hidup. Dalam sistem saluran paip proses, kebanyakan injap direka untuk mengehadkan aliran kepada julat tertentu dengan menjadikan laluan aliran atau kawasan anggota penutup lebih kecil daripada diameter dalaman paip. Sesetengah jenis injap bebola mempunyai bola bersaiz lebih besar untuk memastikan laluan aliran dalaman boleh mempunyai ruang yang mencukupi untuk membenarkan bendalir melepasi tanpa sebarang sekatan yang jelas, yang dinamakan lembah bebola gerek penuh, kerana lubang pada bola adalah saiz yang sama untuk dipadankan dengan diameter saluran paip.
