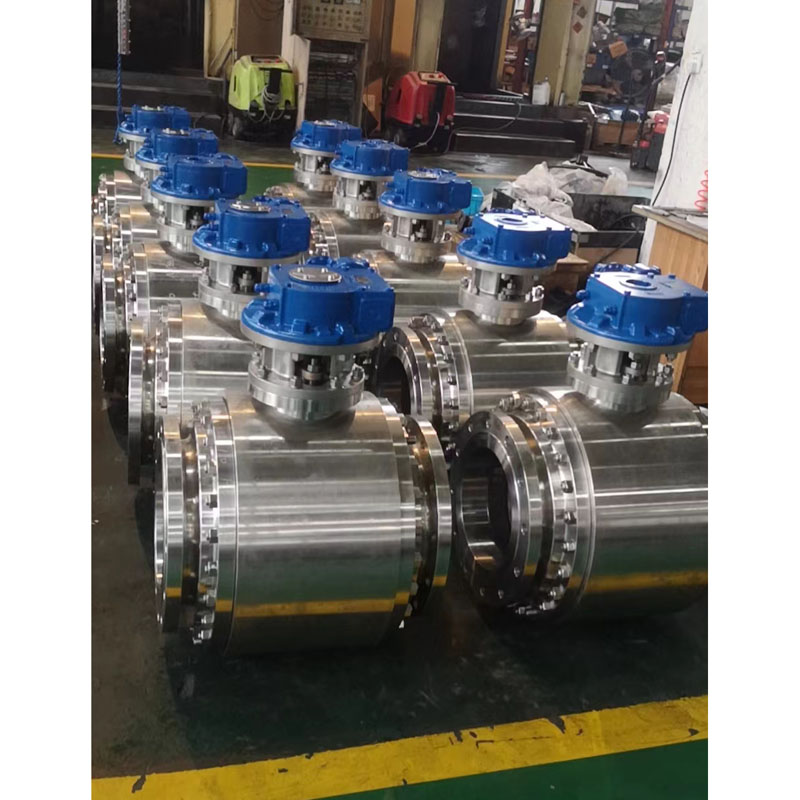

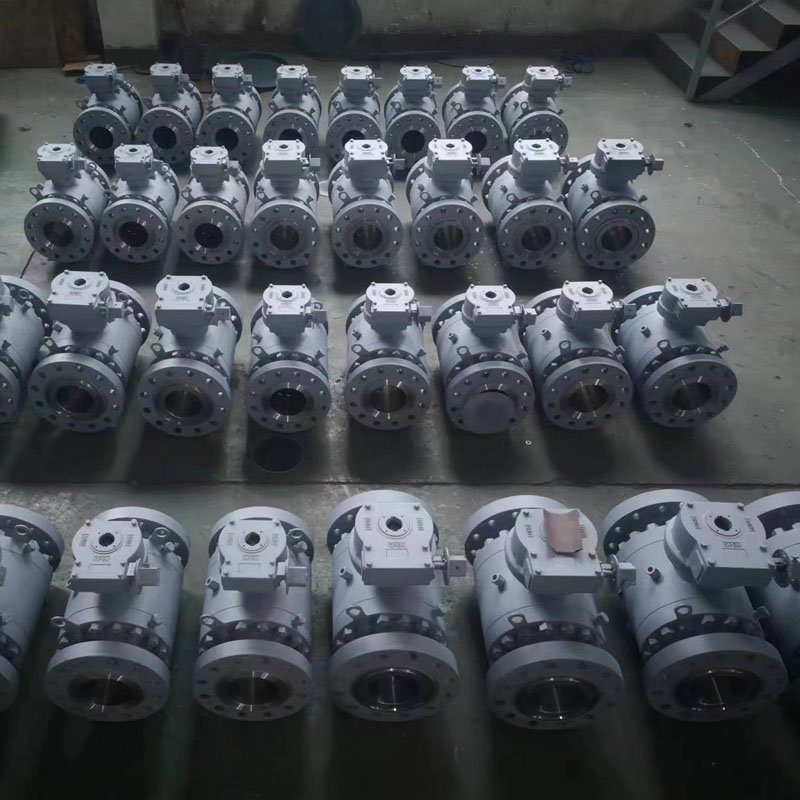

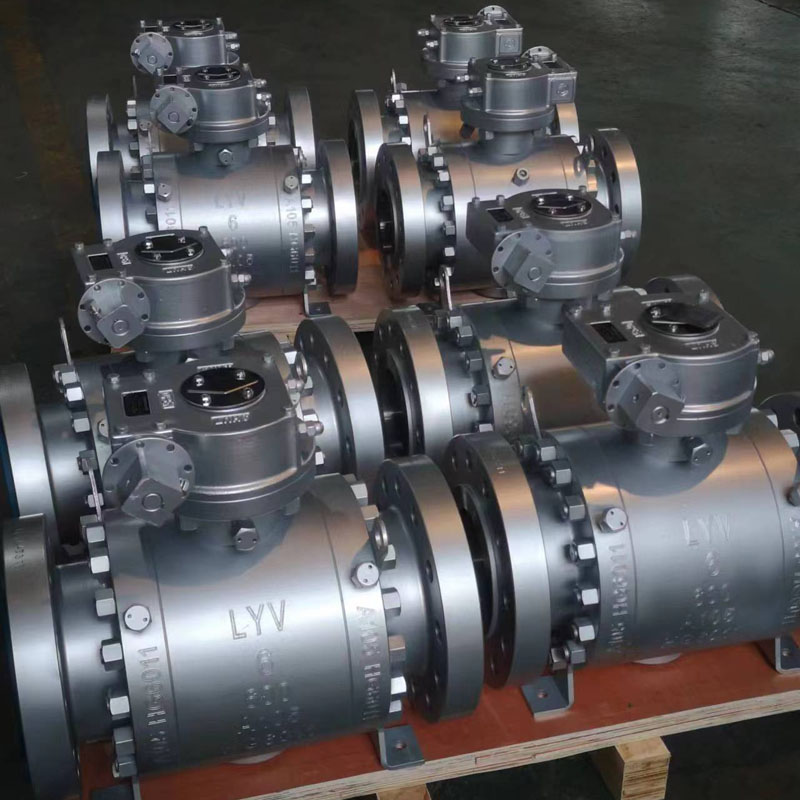

Injap Bebola Dipasang Trunnion Dipalsukan

LYV®âs berkualiti tinggi saiz injap bebola yang dipasang pada trunnion palsu untuk tekanan kerja ANSI 150lb hingga ANSI 1500lb untuk pelbagai jenis persekitaran keperluan kerja. Kami boleh menawarkan harga yang baik jika anda menghantar pertanyaan anda kepada kami.

Forged trunnion Mounted Ball Valve direka bentuk dengan Double block dan jenis bleed atau double piston yang dilengkapi dengan sistem suntikan sealant untuk kedua-dua batang dan tempat duduk ke rongga badan, supaya ia boleh mengalir dari kedua-dua hujung hulu dan hilir, untuk mengelakkan tempat duduk atau kebocoran batang. .

Reka Bentuk & Ujian Standard Antarabangsa:

Standard Reka Bentuk : ISO 14313/ ASME B 16.34 /API 6D

Piawaian Pemeriksaan & Pengujian : API 598/ API 6D

Piawaian Ujian Selamat Kebakaran : API 607/API 6FA

Flange To Flange Panjang : ANSI B 16.10 -Corak pendek/ Corak panjang

Sambungan Tamat : Hujung Bebibir ke ANSI B 16.5, Kimpalan Punggung tamat, Kimpalan Stok tamat.

Saiz dan Julat Tekanan Pengilang:

NPS 2â hingga 48 â (untuk Kelas ANSI 150LB)

NPS 2â hingga 48â (untuk Kelas ANSI 300LB)

NPS 2â hingga 48â (untuk Kelas ANSI 600LB)

NPS 2â hingga 36â (untuk Kelas ANSI 900LB)

NPS 2â hingga 24â (untuk Kelas ANSI 1500LB)

NPS 2â hingga 12â (untuk Kelas ANSI 2500LB)

atau

DN50 hingga DN1200 (untuk PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 hingga DN1200 (untuk PN4.0Mpa, PN5.0Mpa)

DN50 hingga DN1200 (untuk PN6.3Mpa, PN10.0Mpa)

DN50 hingga DN900 (untuk PN15.0Mpa)

DN50 hingga DN600 (untuk PN25.0Mpa)

Gerek Paip: Gerek Penuh(FB)/ Mengurangkan Gerek(RB)

Badan Pembinaan: Kemasukan Tamat

Bonet/Jenis penutup: Bonet Bolted/Bonet Extended

Jenis Tempat Duduk: Jenis lembut/ Jenis Logam Keras

Arah Aliran: Satu Arah/Dua Arah

Medium Perkhidmatan: Gas Asli, Minyak, Air, Gas Oksigon, dll

Perkhidmatan: SOUR, ISO 15156/ NACE MR0175

Pelepasan Pelarian: ISO 15848

Ciri: Reka bentuk Keselamatan Kebakaran

Reka Bentuk Anti Statik

Batang Bukti Letupan

Reka bentuk blok berganda dan suram

IPAD Dipasang ISO 5211

Pengendalian Injap: Tuas Manual / Gear Cacing / Dikendalikan Penggerak/ Penggerak Pneumatik / Penggerak Motor

MOC (Bill of Material â BOM) :

Badan & Bonet: ASTM A 105N (Keluli karbon)

: ASTM A350 LF2 (Keluli karbon suhu rendah)

: ASTM A182 F304 / F316 (SS 304 / SS 316) (Keluli Tahan Karat)

:ASTM A 182 F304L / F316L (Keluli Tahan Karat)

: ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (Keluli Tahan Karat Dupleks)

Bola Pepejal : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Harseal Metal Seat jenis Rawatan permukaan bola: ENP, HCR, WC, kimpalan Ni60/ Ni55

Batang : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Cincin Tempat Duduk Logam: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Rawatan permukaan Cincin Tempat Duduk Harseal Metal Seat: ENP, HCR, WC, kimpalan Ni60/ Ni55

Pengedap tempat duduk : PTFE Virgin / 25% PTFE Diisi Kaca â GFT / PTFE Diisi Karbon â CFT

: PEEK / Delrin / Grafoil â Cincin Grafit

Pembungkusan Kelenjar : PTFE Virgin / 25% PTFE Diisi Kaca â GFT / PTFE Diisi Karbon â CFT

: Grafoil â Cincin Grafit

Apakah itu Injap Bola Dipasang Trunnion?

Injap bebola yang dipasang pada trunnion ialah injap pusing suku tahunan yang membantu menghentikan medium yang mengalir dalam saluran paip. Ciri unik injap bola yang dipasang pada trunnion ialah cakeranya dalam bentuk bulat atau sfera yang diletakkan di tengah. Ini terus berputar untuk menghentikan atau memulakan aliran.
