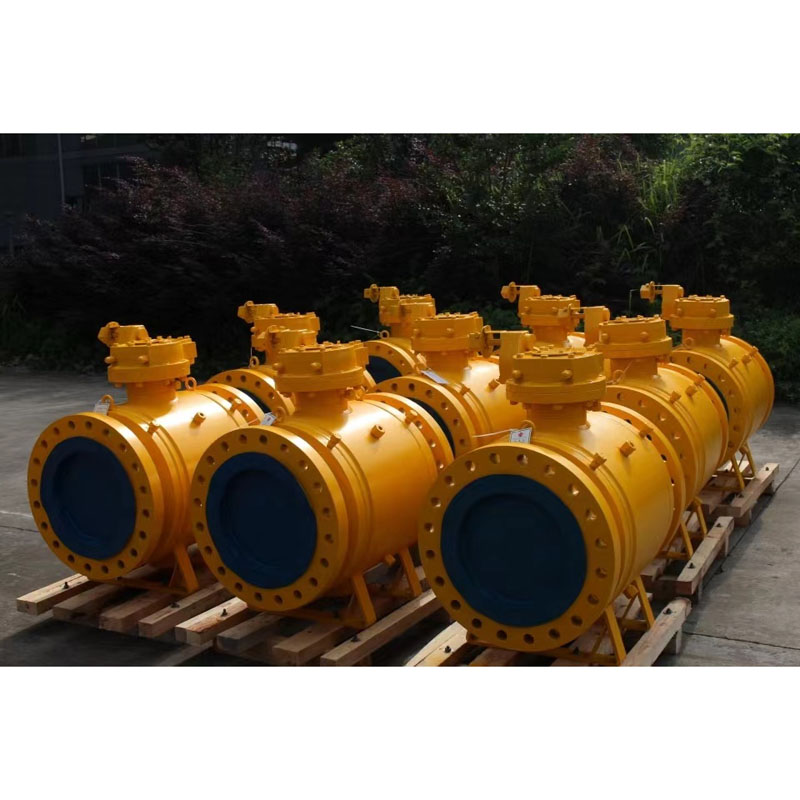

Injap Bebola Trunnnion Kimpalan Sepenuhnya

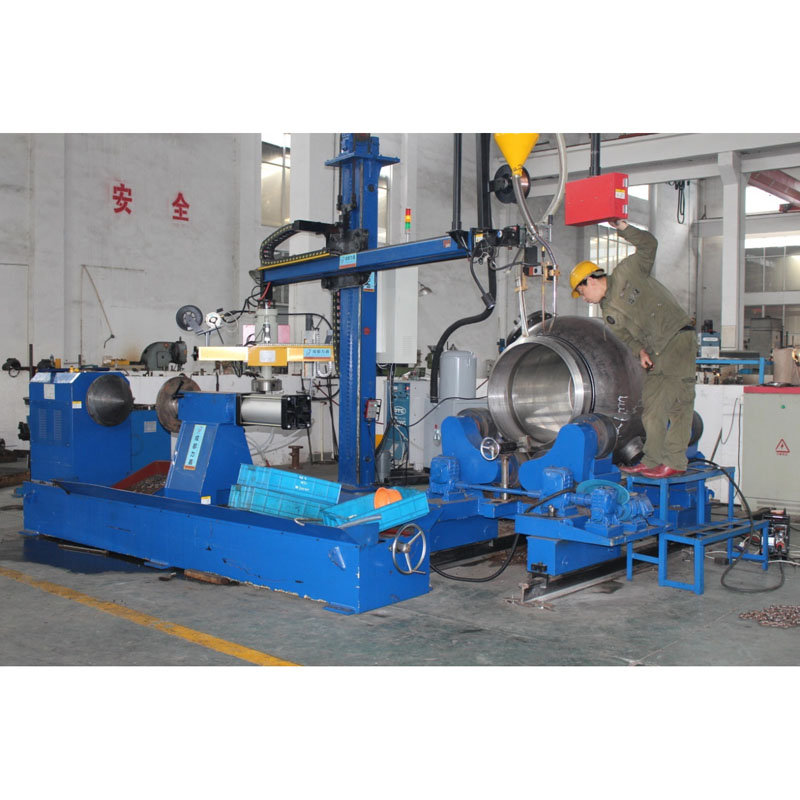

Pengilang LYV® dari China menawarkan Injap Bola Trunnnion Kimpalan Sepenuhnya dengan mesin kimpalan terus ke pasaran. Anda boleh merujuk LYV keperluan butiran anda, kami akan membalas anda dalam masa.

Hantar Pertanyaan

Penerangan Produk

LYV® ialah pengilang dan pembekal injap di Lishui, China, yang boleh menawarkan Injap Bebola Trunnnion Kimpalan Sepenuhnya yang disesuaikan dan borong. Ia juga dipanggil Injap Bola Badan Dikimpal, kerana badan itu dikimpal sepenuhnya. Badan yang dikimpal sepenuhnya memastikan tiada laluan kebocoran luaran dari badan injap. Semua proses kimpalan adalah layak dan dilakukan mengikut ASME Seksyen IX. Kimpalan untuk badan injap dilakukan dengan ujian Tidak merosakkan.


Kelebihan:

Injap Bebola Trunnnion Kimpalan Sepenuhnya, juga dinamakan injap bebola badan yang dikimpal, boleh menawarkan kekuatan maksimum dengan berat minimum, serta rintangan maksimum kedua-dua tekanan dan tegasan pada sistem saluran paip. Reka bentuk sfera padat menghilangkan bahagian bebibir badan, sekali gus mengurangkan saiz keseluruhan dan titik kebocoran, tanpa potensi pelepasan buruan dari bebibir.


Biasanya, Injap Bebola Trunnnion Kimpalan Sepenuhnya digunakan secara meluas dalam penghantaran gas asli untuk pemasangan bawah tanah dan terkubur. Untuk memastikan prestasi pengedap, terdapat pelbagai prosedur ujian pada injap, selain itu, ujian Visual, Zarah Magnetik (MT), Ultrasonik (UT) dan Radiografik (RT) juga perlu dijalankan untuk jahitan kimpalan, jika diperlukan.


Reka Bentuk & Ujian Standard Antarabangsa:

Standard Reka Bentuk : ISO 14313/ ASME B 16.34 /API 6D

Piawaian Pemeriksaan & Pengujian : API 598/ API 6D

Piawaian Ujian Selamat Kebakaran : API 607/API 6FA

Flange To Flange Panjang : ANSI B 16.10 -Corak pendek/ Corak panjang

Sambungan Tamat : Hujung Bebibir ke ANSI B 16.5, Kimpalan Punggung tamat, Kimpalan Stok tamat.

Saiz dan Julat Tekanan Pengilang:

NPS 2â hingga 48 â (untuk Kelas ANSI 150LB)

NPS 2â hingga 48â (untuk Kelas ANSI 300LB)

NPS 2â hingga 48â (untuk Kelas ANSI 600LB)

NPS 2â hingga 36â (untuk Kelas ANSI 900LB)

NPS 2â hingga 24â (untuk Kelas ANSI 1500LB)

NPS 2â hingga 12â (untuk Kelas ANSI 2500LB)

atau

DN50 hingga DN1200 (untuk PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 hingga DN1200 (untuk PN4.0Mpa, PN5.0Mpa)

DN50 hingga DN1200 (untuk PN6.3Mpa, PN10.0Mpa)

DN50 hingga DN900 (untuk PN15.0Mpa)

DN50 hingga DN600 (untuk PN25.0Mpa)


Lubang Paip: Lubang Penuh(FB) /Kurang Lubang (RB)

Badan Pembinaan: Badan kimpalan penuh

Jenis Tempat Duduk: Jenis lembut/ Jenis Logam Keras

Arah Aliran: Satu Arah/Dua Arah

Pemasangan: Di atas tanah / Bawah Tanah

Medium Perkhidmatan: Gas Asli, Minyak, Air, Gas Oksigon, dll

Perkhidmatan: SOUR, ISO 15156/ NACE MR0175

Pelepasan Pelarian: ISO 15848

Ciri: Reka bentuk Keselamatan Kebakaran

Reka Bentuk Anti Statik

Batang Bukti Letupan

Reka bentuk blok berganda dan suram

IPAD Dipasang ISO 5211

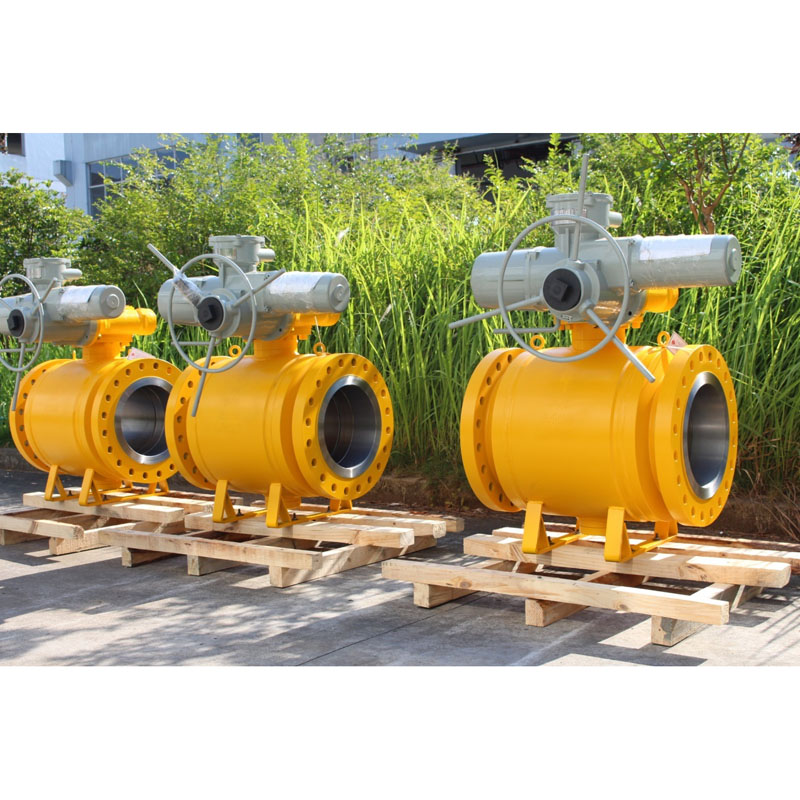

Pengendalian Injap: Tuas Manual / Gear Cacing / Dikendalikan Penggerak/ Penggerak Pneumatik / Penggerak Motor


MOC (Bill of Material â BOM) :

Badan & Bonet: ASTM ASTM A105N (Keluli karbon)

: ASTM A350 LF2 (Keluli karbon suhu rendah)

: ASTM A182 F304/ F316 / F304L /F316L (Keluli Tahan Karat)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Keluli Tahan Karat Dupleks)

:ASTM A182 F51 / F53/ F55 (Keluli Tahan Karat Dupleks)

Bola Pepejal : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Harseal Metal Seat jenis Rawatan permukaan bola: ENP, HCR, WC, kimpalan Ni60/ Ni55

Batang : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Cincin Tempat Duduk Logam: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Nota: Rawatan permukaan Cincin Tempat Duduk Harseal Metal Seat: ENP, HCR, WC, kimpalan Ni60/ Ni55

Pengedap tempat duduk : PTFE Virgin / 25% PTFE Diisi Kaca â GFT / PTFE Diisi Karbon â CFT

: PEEK / Delrin / Grafoil â Cincin Grafit

Pembungkusan Kelenjar : PTFE Virgin / 25% PTFE Diisi Kaca â GFT / PTFE Diisi Karbon â CFT

: Grafoil â Cincin Grafit


Apakah itu Injap Bola Dipasang Trunnion?

Injap bebola yang dipasang pada trunnion ialah injap pusing suku tahunan yang membantu menghentikan medium yang mengalir dalam saluran paip. Ciri unik injap bola yang dipasang pada trunnion ialah cakeranya dalam bentuk bulat atau sfera yang diletakkan di tengah. Ini terus berputar untuk menghentikan atau memulakan aliran.
